HSMS

1. 目的与背景

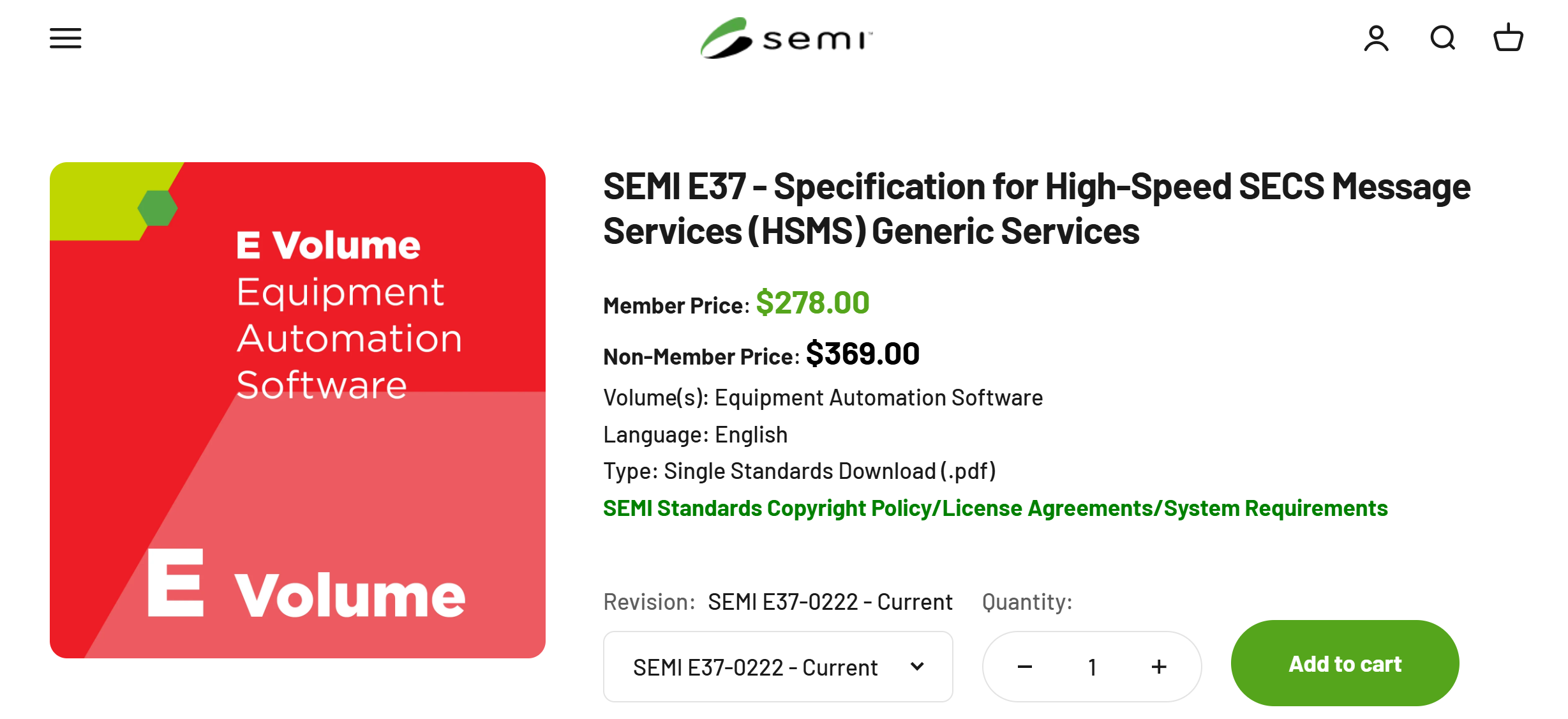

• 官网最新版本E37-0222
• 我们以版本E37-0303解读
• 替代方案：作为SEMI E4（SECS-I）和E13（SECS消息服务）的替代协议。

2.所属层级

层级	名称	作用简述
第7层	应用层
第6层	表示层	Semi自定义SECS-II(E5)
第5层	会话层	Semi自定义HSMS(E37)
第4层	传输层	TCP（RFC 793）
第3层	网络层	IP（RFC 791）
第2层	数据链路层	在相邻节点间可靠传输帧（如以太网、MAC地址），包括差错检测、流量控制。
第1层	物理层	传输比特流（如电压、光信号、电缆规格），定义硬件电气接口标准。

对网络七层架构不熟悉，可查看以下内容

• 想要了解 TCP
• 想要了解 网络
• 对传统协议报文感兴趣，可 点击下载 文档本地查看

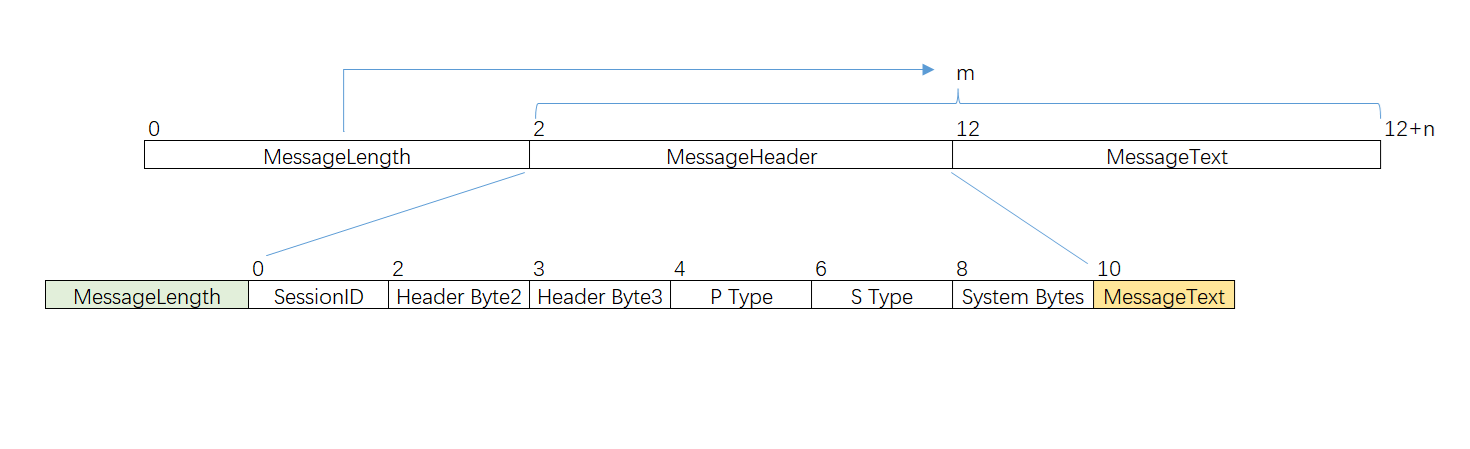

3.报文结构

4.S Type核心功能

• Select
• Deselect
• Linktest
• Reject
• Separate
• DataMessage

5.超时机制

• T3（回复超时）：等待回复的最长时间（默认45秒）。
• T5（连接间隔超时）：重连前的最小间隔（默认10秒）。
• T6（控制事务超时）：控制消息（如Select/Connect）的响应超时（默认5秒）。
• T7（未选择超时）：TCP连接但未进入SELECTED状态的最大时间（默认10秒）。
• T8（字符间超时）：接收消息时字节间的最大间隔（默认5秒） TCP 是“字节流”协议，发送端把字节流推给 TCP，TCP 可能把同一条 HSMS 消息拆成多个 TCP 数据包，也可能因为网络、路由器、缓冲或拥塞导致这些包在时间上被分隔开来。为了避免接收端无限等待不完整消息，HSMS 定义了 T8 文档规定把 T8 超时视为通信失败。通常的处理步骤：接收端将该连接视为失败并终止 TCP/IP 连接（进入 NOT CONNECTED），随后实现可以根据策略尝试重连，但要遵守 T5（连接分离）等限制以避免网络攻击式重连。
